[03] 물리 계층, 데이터를 전기 신호로 변환하는 단계



모두의 네트워크

[모두의 네트워크]는 이제 막 네트워크를 공부하기 시작했거나 공부해야겠다고 마음먹은 초급자를 대상으로 한 입문서다. 네트워크의 개념, 비트, 바이트부터 OSI 계층, 무선 랜 구조까지 160개의 일러스트와 유쾌한 캐릭터들의 대화로 설명해 그림책을 읽듯 쉽고 재미있게 네트워크 관련 지식을 익힐 수 있다. [모두의 네트워크]로 누구나 쉽게 네트워크를 익혀 보자!

저자

미즈구치 카츠야

출판

길벗

출판일

2018.06.30

이 글은 위의 책을 읽으며 제 생각과 함께 정리하는 내용입니다.

---

물리 계층의 역할



OSI 7 계층 중 물리 계층은 컴퓨터들을 물리적으로 연결하여 데이터를 전기 신호로 변환하고 전달 하는 역할을 담당합니다.



전기 신호?



전기 신호는 전압의 변화에 의한 신호 입니다.

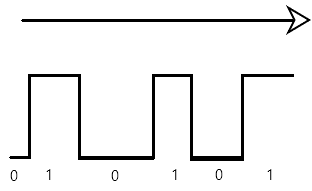

컴퓨터가 처리하는 데이터의 최소 단위인 비트(0과 1)를 전기 신호로 표현하면 이렇습니다.

이런 식으로 전압의 변화로 0과 1을 표현하여 비트를 전기 신호로 변환하는 것 입니다



누가 전기 신호로 변환을?



우리가 보내려는 데이터를 전기 신호로 변환해주어 내보내는 장치가 바로 랜 카드 입니다.

즉, 랜 카드는 데이터가 내 컴퓨터 밖으로 나가는 출발점 이라고 할 수 있습니다.



물리 계층의 통신 예시



1. 랜 카드

   • 물리적 연결 : 랜 카드에 랜선으로 다른 장치와 연결합니다.
   • 전기 신호 전달 : 비트 데이터를 전기 신호로 변환하여 다른 장치로 전송합니다
2. 리피터

   • 물리적 연결 : 네트워크 케이블을 통해 두 지점을 물리적으로 연결합니다.
   • 전기 신호 전달 : 약해진 신호를 받아 증폭한 후, 다시 전달합니다.
3. 허브(더미 허브)

   • 물리적 연결 : 여러 포트에 케이블을 꽂아 물리적으로 연결합니다.
   • 전기 신호 전달 : 수신한 데이터를 모든 포트로 전달하여 모든 연결된 장치에 전기 신호를 전송합니다.

---

용어 정리



물리 계층 : 장치를 물리적으로 연결하고 전기 신호를 전달하는 계층



전기 신호 : 전압의 변화에 의한 신호



리피터 : 전기 신호를 증폭하여 다시 전달해주는 장치
